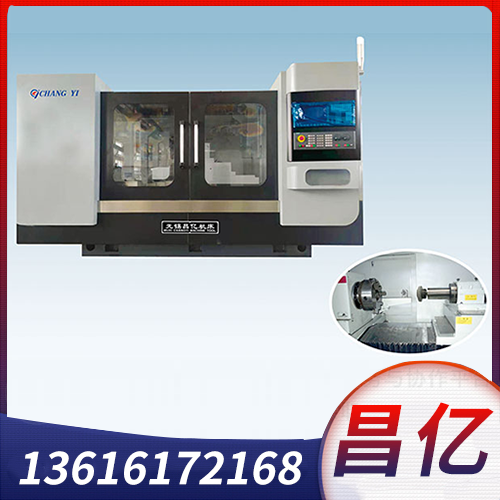

主要特点
•机床采用整体铸造床身，采用灰铸铁材料、刚性强、稳定性高。
•机床工作台采用平面加v型滑动导轨作支承，运行平稳、刚性强。工作台面采用液压油缸驱动。
•砂轮进给机构导轨均采用双v型可预加负荷十字交叉钢导轨作支承、精度高、刚性强、随动性优良。
•采用三菱Q系列控制系统，砂轮进给轴由伺服电机控制、运行精度高、动作稳定可靠。
•机床标配三爪自定心卡盘，也可选配多种专用夹具，用于批量生产。
主要规格参数 Main specifications
| 磨削孔径 Bore dia ground | φ50-φ200mm | |
| 磨削深度 Max.Grinding depth | 50mm H | 50mm |
| 200mm H | 150mm | |
| 工作旋径 Swing of workpiece | 罩内 Inside guard | φ400mm |
| 罩外 Outside guard | φ600mm | |
| 床头箱回转角度 Max.swivel of workhead | 30° | |
| 工件转速 Work speed | 100~500r/min | |
| 砂轮转速 Wheel speed | 4000,5000,6000,8000,11000r/min | |
| 工作台行程 Max.table travel | 600mm | |
| 工作台运动速度 Speed of table movement | 1.5-6m/min | |
| 工作台修整速度 Working table dressing speed | 0.1-2m/min | |
| 机床总功率 Total power | 9kw | |
| 进给分辨率 Feed resolution | 0.001mm | |
| 机床外型尺寸 Overall Dimensions | 2800x1700x1500mm | |
| 机床重量 Machine weight | 3500kg | |
工作精度 Working Accuracy
| 圆度 Roundness | 0.003mm |
| 圆柱度 Cylindricity | 0.008mm |
| 粗糙度 Surface rounghness | Ra0.63μm |
